ISLIK ÇALARAK ANAHTAR ARAMA

ISLIK ÇALARAK ANAHTAR ARAMA

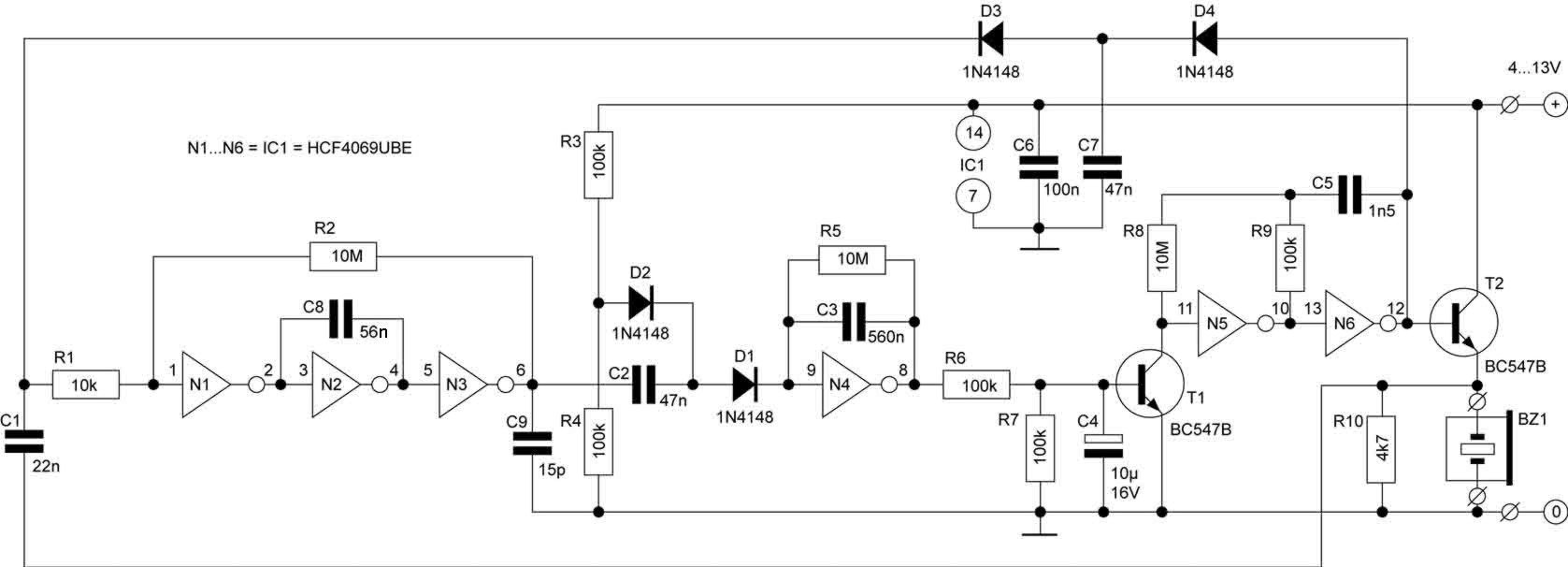

Parça Listesi
R1= 10k
R2,R5,R8= 10M
R3, R4, R6, R7, R9= 100k
R10 = 4k7
C1 = 22n
C2, C7 = 47n
C3 = 560n
C4 =  10u/16V Tantalum
C5 = 1n5
C6 = 100n
C8 = 56n
C9 = 15p
D1...D4 = 1N4148
T1, T2 = BC547B
IC1 =HCF4069UBE

sabah erken saatte kalkmışsınız gecede geç yatmışsınız uykulu uykulu gözlerle anahtarlarınızı  arıyorsunuz bu arada erken saattede toplantınız var ve vaktiniz daralıyor anahtarlarınızı bulamıyorsunuz. Eğer bu durumdan sık sık şikayetçi oluyorsanız bu devre tam size göre Yapmanız gereken tek şey  ıslık çalmak. Devrenin tamamı anahtarlığınıza takılabilecek kadar küçük boyuttadır.Devrenin ana parçası bir piezoelektrik buzzer dır. 3 -4 KHz aralığında ıslık çalınınca oluşan ses dalgaları piezoelektrik buzzer tarafından bir osilasyona çevirilir. Bu osilasyon önce C1 üzerinden, daha sonra da N1 den N3 e kadar olan inverter lerden geçer. İnverter ler R1 ve R2 ile birlikte 400 katlık bir kazanç yaratan amplifikasyon sağlarlar. C8 ve C9 sinyal seviyesini düzenler ve stabilize eder.
Daha sonra C5 deşarj olur ve herşey yeni baştan başlar.AC voltaj T2 nin tampon devresinden geçerek buzzer a ulaşır ve buzzer ses çıkartmaya başlar.Bu noktada küçük bir problem oluşur, buzzer devamlı ses çıkartmaya başlar çünkü çıkış sinyali C1 üzerinden devamlı olarak devreyi tetikler. Bunu da şöyle çözeriz : buzzer çalışmaya başladığında ( C3, R5 üzerinden deşarj olana kadar) N1 in girişi D4, C7 ve D3 üzerinden geçerek üst logic duruma ulaşır. Bu şekilde buzzer çalışmasını durdurana kadar yükselteç devresinin girişi herhangi bir sinyal alamaz ve yükseltemez. Daha sonra sinyal D2 ve D3 de rektifiye edilir. N4, C3 ve R5 devresi hep bir arada devrenin diğer yabancı seslerden izole edilerek sadece son ıslık sesi ile tetiklenmesini sağlar. N4 deki çıkış voltajı arttığında T1 gerekli kesme işlemini yapar ve N4 ün girişi üst logic seviyeye ulaşır. Çıkışı 0 a ulaşır ve R9 üzerinden N5 çalışma durumunu değiştirene kadar C5 şarj olur.
